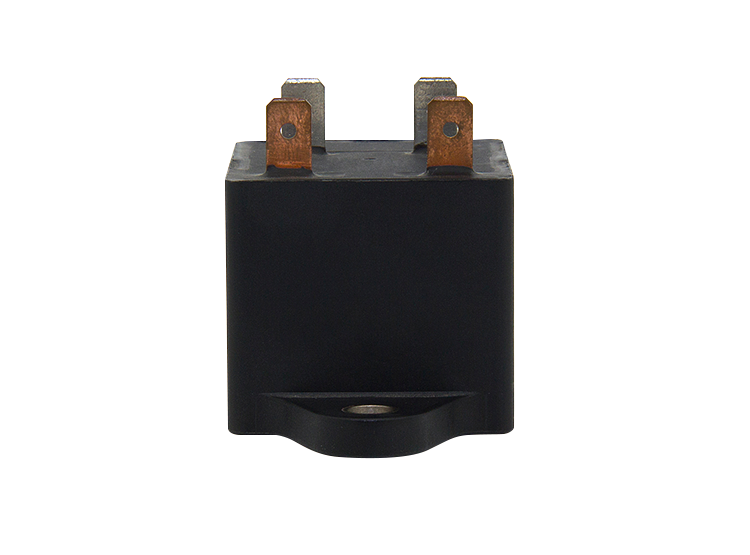

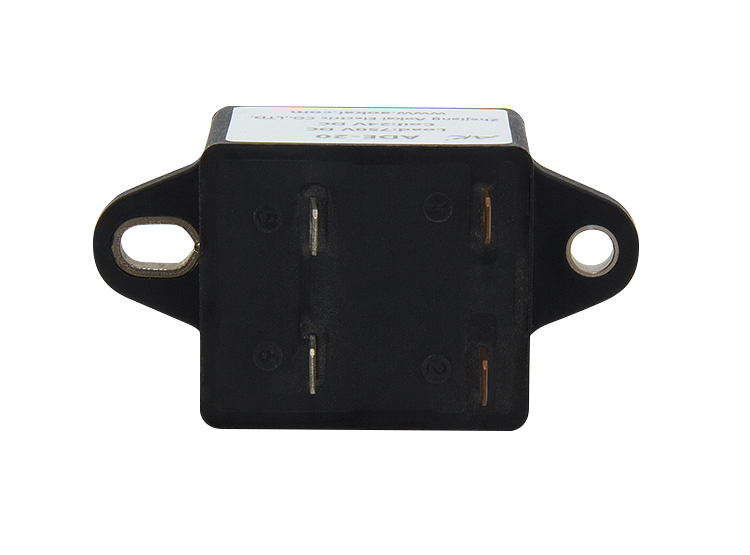

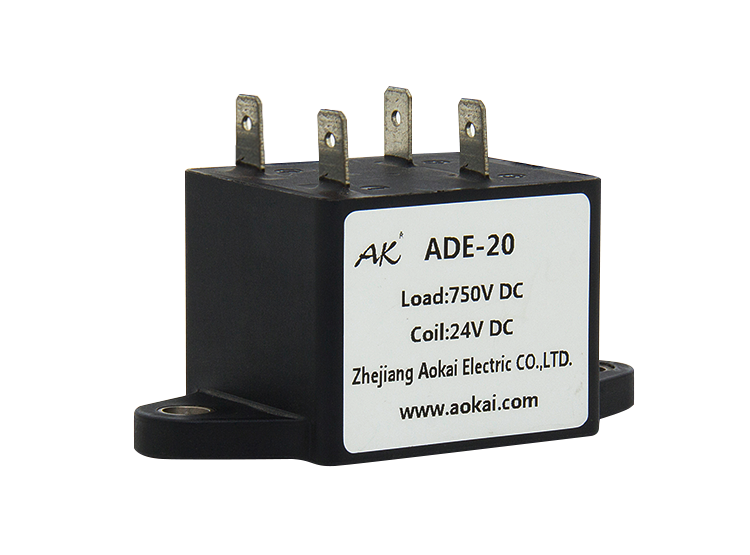

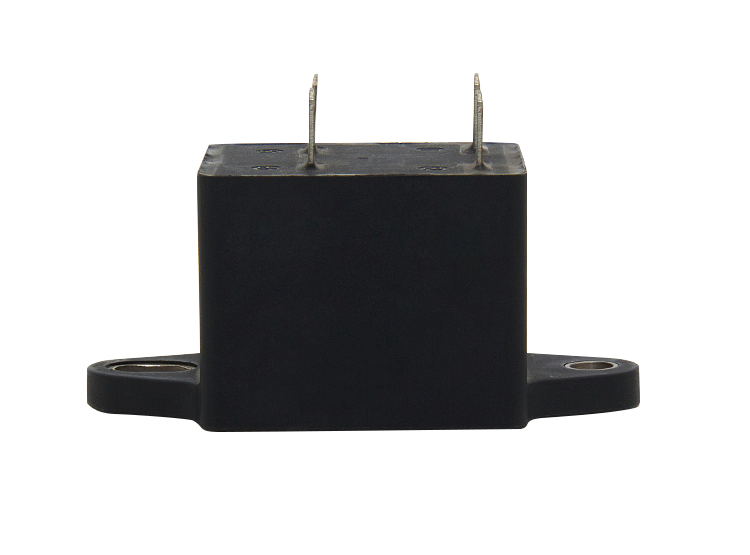

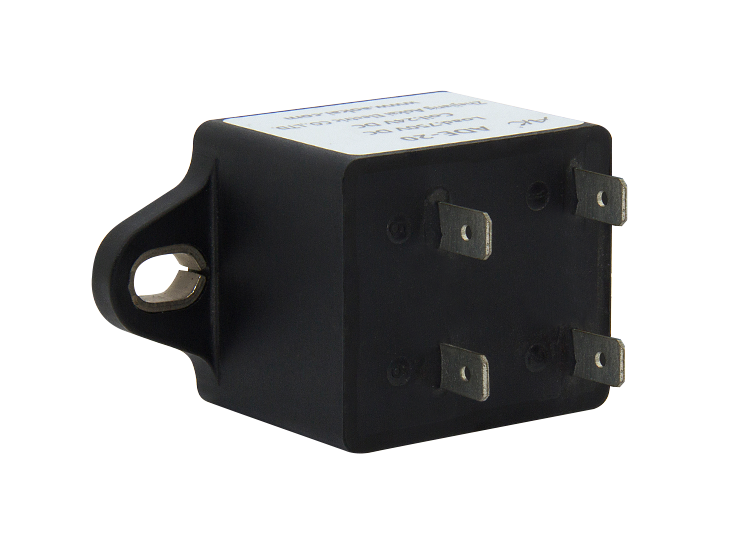

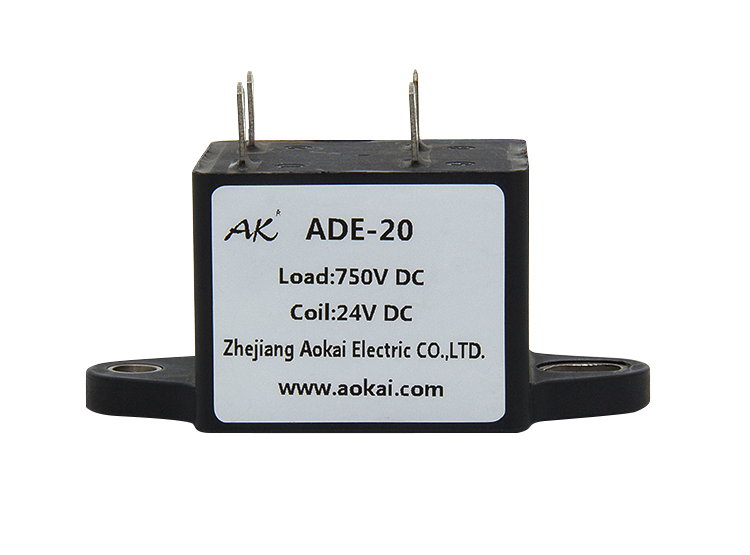

ADE20高壓直流接觸器
ADE20
高壓直流接觸器

特性

1、采用陶瓷釬焊技術，觸頭部分灌封以氫氣為主的氣體，有效防止觸點氧化、燒損，接觸電阻低且穩定，觸點部分可滿足IP67防護等級;

2、20A 85℃長時間載流能力;

3、絕緣電阻達100MΩ（1000VDC），觸點與線圈間耐壓4kV;

4、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;

5、符合RoHS（2015/863/EU），REACH（1907/2006/EC）要求;

6、安規認證：CE、RoHS。

應用領域

20A-400A，12-1000VDC，陶瓷封裝，內充氫氣。應用于新能源汽車、直流充電樁、充電機、PDU高壓控制盒、ESS儲能、電池包領域；

產品認證

· 符合RoHs（2002/95/EC）要求；

主負載觸點參數

觸點形式

1K（1NO）

觸點極性

無極性

接觸電阻

≤0.5mΩ（at 20A）

**切換電壓

750VDC

**分斷電流

200A (450VDC) 1次

電耐久性

100,000次 (450VDC, 20A)

75,000次(750VDC, 20A)

機械耐久

200,000次

電流耐受

20A，持續

30A, 1h

40A, 20min

80A, 30S

120A, 10S

200A, 0.6S

外形尺寸

78x39.6x46.1mm



性能參數（at23℃）

吸合電壓

≤75%Us

釋放電壓

≥8%Us

吸合時間

≤30ms

觸點彈跳時間

≤5ms

釋放時間

≤10ms

介質耐壓

主觸點間

3,000VDC 1min

主觸點與線圈間

4,000VDC 1min

絕緣電阻

初始狀態

100MΩ 1min

電壽命后

50MΩ 1min

沖擊

穩定性

20g（通電）

強度

50g

振動

5g,10~500Hz,1/2正弦波（通電）

濕度

5％~85％RH

溫度

-40℃~85℃

負載端引出端型式

QC端子

重量

約About 150g



ADE20 線圈參數

線圈電壓

吸合電壓

釋放電壓

線圈電阻

線圈功耗

12V

≤75%Us

≥8%Us

48Ω±10%

3W±10%

24V

≤75%Us

≥8%Us

192Ω±10%

3W±10%

48V

≤75%Us

≥8%Us

761Ω±10%

3W±10%

60V

≤75%Us

≥8%Us

1200Ω±10%

3W±10%

72V

≤75%Us

≥8%Us

1728Ω±10%

3W±10%


型號說明


外形安裝尺寸圖


接線原理圖





使用注意事項

1、 本資料僅供客戶選型參考，奧凱已盡力確保本資料中信息的準確性。產品規格、參數可能因產品改良等發生變更，而未及時更新導致規格參數的不一致。具體每個產品的參數及性能請以奧凱提供的樣品及對應簽字受控的承認書為準。

2、 關于本產品的應用，客戶在選型產品時，根據自己的具體使用條件和環境要求，選擇與之相匹配的產品，其中未明確規定的要求條件，請與奧凱聯系，以便獲取更多的技術支持。

3、 安裝使用本產品時，無論接線還是固定安裝，均要求使用防松彈墊。

4、 安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值，可能導致安裝不牢固或破壞產品。

5、 避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處），或靠近有熱輻射的物體，建議配合安裝散熱風扇使用。

6、 禁止使用高處（高度≥30cm）跌落過的產品。

7、 禁止在有油污的環境下使用該產品，尤其是未接線前，主端子被油污污染會嚴重影響導電性，影響產品壽命。

8、 禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作，但有失效、爆炸、不斷開引起燃燒的風險。

9、 該產品不能作為保護器使用，使用時線路必須串聯保護器。

10、奧凱僅做阻性電壽命驗證和質量保證，產品用于有感性負載或容性負載的環境時，建議回路并聯浪涌保護裝置。

11、持續工作后，斷開后立即重啟，會因產品處于發熱狀態而影響吸合電壓，吸合電壓會升高屬合理現象。

12、嚴禁帶電接線。
